Características técnicas
Arquitetura
- N.º de polos: 1P+N
Intensidade de corrente
- Corrente nominal: 40 A
- Corrente de funcionamento residual nominal ldn: 300 mA
- Capacidade de rutura e de abertura Idm: 0,63 kA
- Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-1: 6 kA
- Corrente nominal a -25 °C: 40 A
- Corrente nominal a -20 °C: 40 A
- Corrente nominal a -15 °C: 40 A
- Corrente nominal a -10 °C: 40 A
- Corrente nominal a -5 °C: 40 A
- Corrente nominal a 0 °C: 40 A
- Corrente nominal a 5 °C: 40 A
- Corrente nominal a 10 °C: 40 A
- Corrente nominal a 15 °C: 40 A
- Corrente nominal a 20 °C: 40 A
- Corrente nominal a 25 °C: 40 A
- Corrente nominal a 30 °C: 40 A
- Corrente nominal a 35 °C: 40 A
- Corrente nominal a 40 °C: 40 A
- Corrente nominal a 45 °C: 38 A
- Corrente nominal a 50 °C: 37 A
- Corrente nominal a 55 °C: 34 A
- Corrente nominal a 60 °C: 30 A
- Corrente nominal a 65 °C: 26 A
- Corrente nominal a 70 °C: 21 A
Principais atributos elétricos
- Binário nominal de aperto do terminal superior: 2,80 – 2,80 Nm
- Binário nominal de aperto do terminal inferior: 2,80 – 2,80 Nm
Tensão
- Tensão nominal de funcionamento Ue: 230 – 230 V
- Tipo de alimentação de tensão: CA (abreviatura)
- Tensão nominal de isolamento Ui: 500 V
- Tensão nominal de resistência a impulsos Uimp: 4000 V
- Tensão máx. de funcionamento: 253 V
Frequência
- Frequência: 50 – 50 Hz
Capacidade
- Número de módulos: 2
Compatibilidade
- Adequado para calha DIN: Sim
ìndice de proteção
- Tipo de corrente residual: AC
- Índice de proteção IP: IP20
Instalação / montagem
- Tipo de conexão para produtos modulares: Terminal de parafuso
- Tipo de ligação inferior para aparelhos modulares: biconnect
- Binário de aperto nominal: 2,80 – 2,80 Nm
Ligações
- Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços: 1 – 25 mm²
- Secção transversal de entrada e saída com parafusos, para condutores flexíveis: 1 – 16 mm²
Potência
- Potência total dissipada em IN: 3,20 W
Condições de utilização
- Altitude: 2000 m
Endurância
- N.º de manobras elétricas em ciclos: 2000
- N.º de manobras mecânicas: 4000
Conectividade
- Tipo de ligações: Terminal de parafuso
- Alinhamento dos bornes superiores para aparelhos modulares: Bornes alinhados
- Alinhamento dos bornes inferiores para aparelhos modulares: Bornes alinhados
Dimensões
- Altura: 83 mm
- Largura: 35 mm
- Profundidade: 70 mm

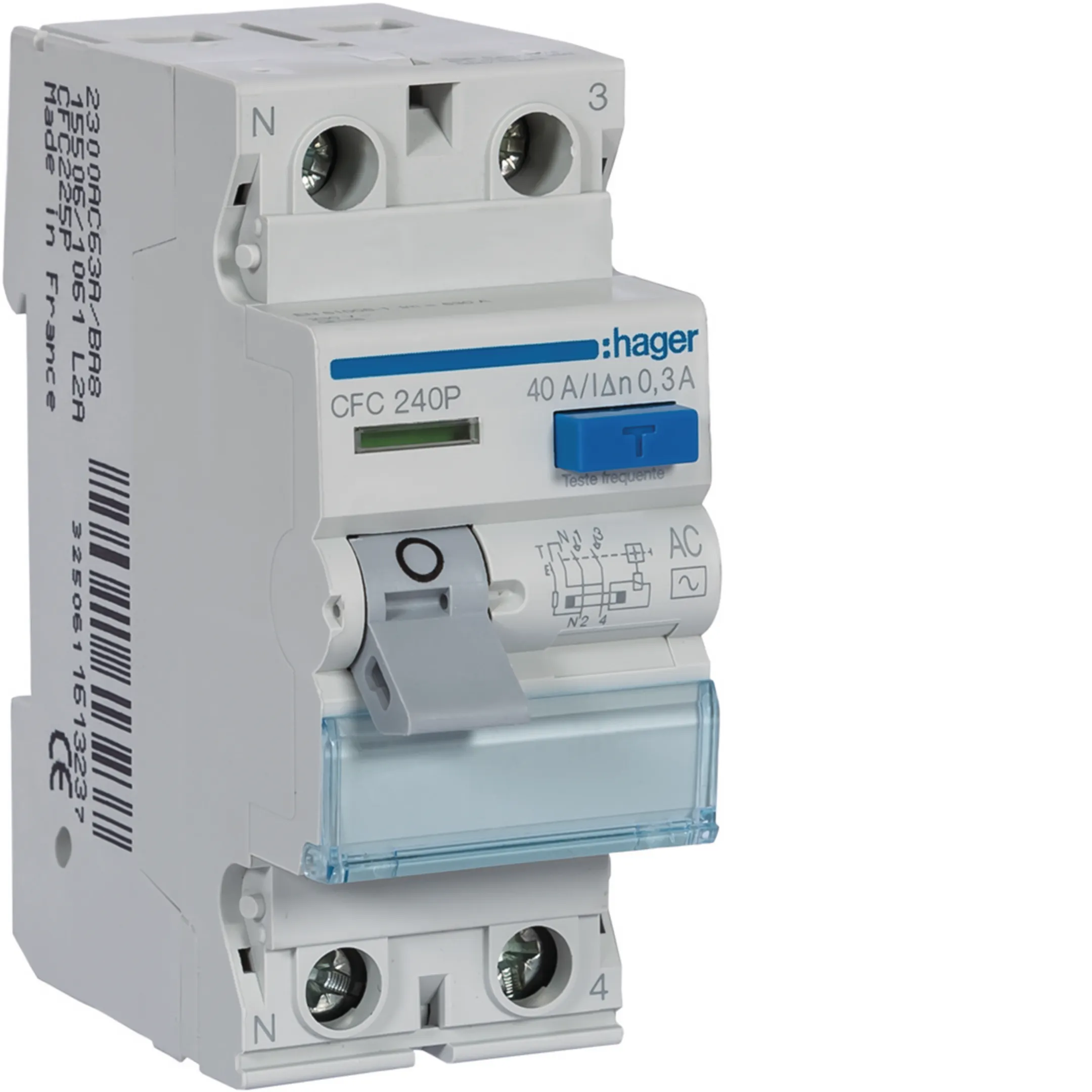

Inter. dif. 2P 40A 300mA tipo AC 2M CFC240P HAGER
